Pitch-Verzahnung reparieren statt tauschen: schweißtechnische Instandsetzung an Windenergieanlagen

Die Pitch-Verzahnung gehört zu den Bauteilen, über die selten jemand spricht, bis sie Probleme macht. Dabei entscheidet genau diese Schnittstelle zwischen Pitchmotor und Rotorblatt über Leistung, Verfügbarkeit und Sicherheit einer Windenergieanlage.
Sie regelt den Anstellwinkel bei wechselnden Windverhältnissen und sichert im Notfall die Blattverstellung.

Nach Jahren im Dauerbetrieb zeigen sich die Folgen: abgenutzte Zahnflanken, wachsendes Spiel im Zahnkranz, wiederkehrende Fehlermeldungen im Pitch-System.
Im schlimmsten Fall steht die Anlage still.

Viele Betreibende kennen dann nur zwei Optionen: Komplettaustausch oder Drehen des Zahnkranzes. Beides teuer, logistisch aufwendig, mit langen Stillstandzeiten verbunden. Doch es gibt einen anderen Weg.

Bei einer Windenergieanlage der 1,5 MW Klasse dokumentierte ENERTRAG Service an allen drei Rotorblättern die gleichen Symptome

• Sichtbar abgenutzte Zahnflanken am Pitchkranz
• Wiederkehrende Fehlermeldungen im Pitch-System

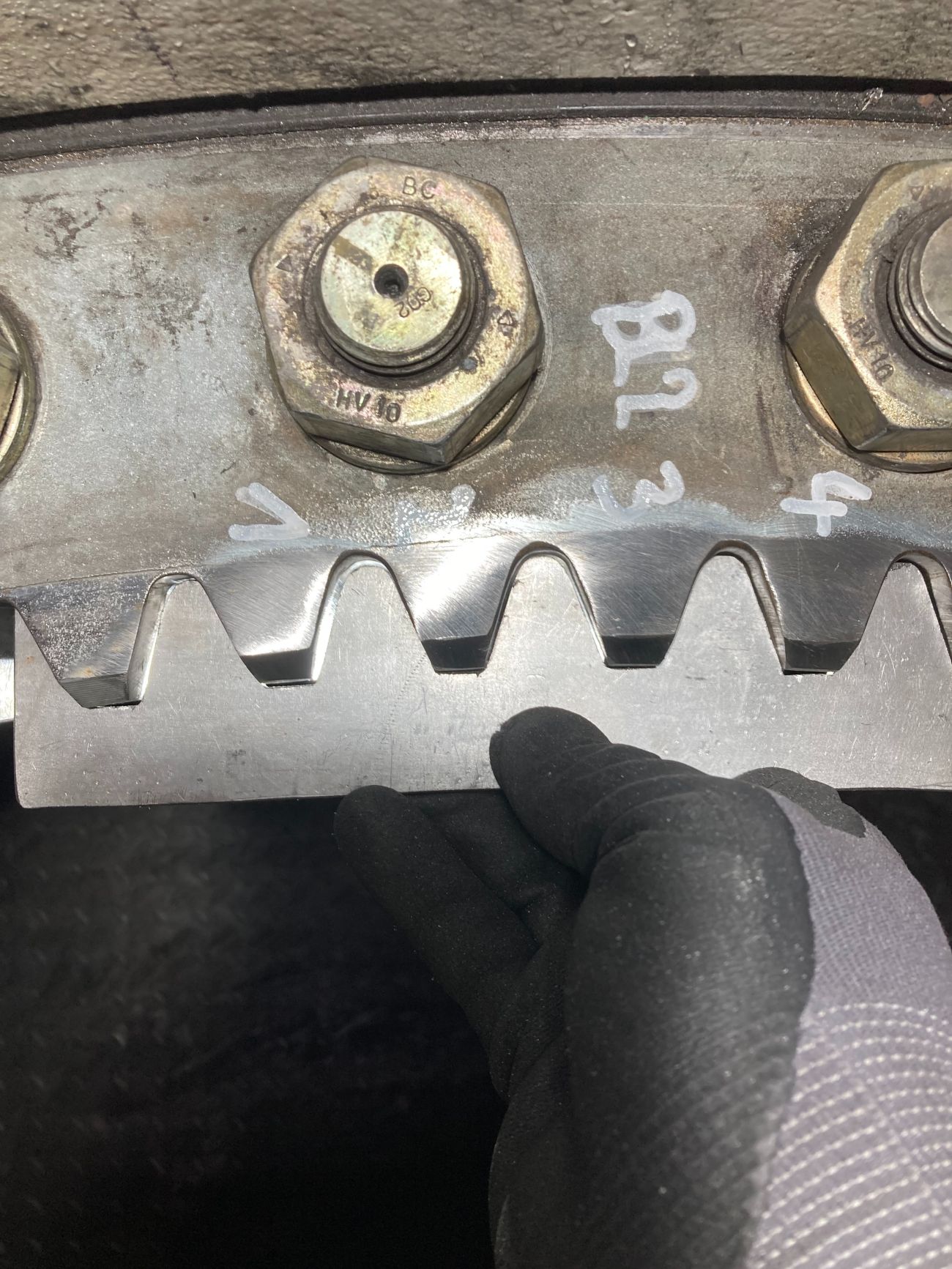

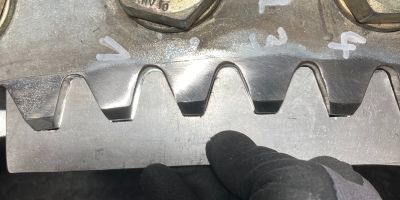

• Spiel zwischen den Zähnen (erkennbar als Lichtspalt bei Schablonenkontrolle)
• Betriebsunterbrechungen durch instabilen Anlagenbetrieb

Der Zahnkranz besteht aus Vergütungsstahl, der konstruktiv so ausgelegt ist, dass die Oberfläche hart und verschleißfest bleibt, während der Kern Schlagbeanspruchungen abfedert. Trotzdem führt jahrelanger Betrieb unter dynamischen Lasten zu Materialabtrag an den Flanken.

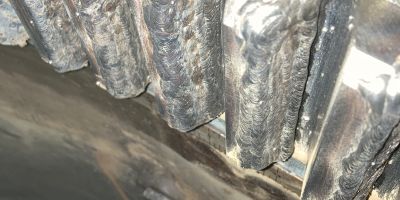

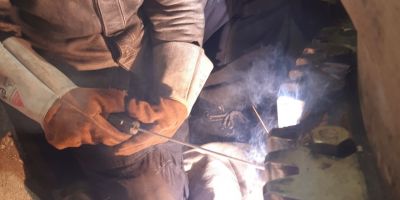

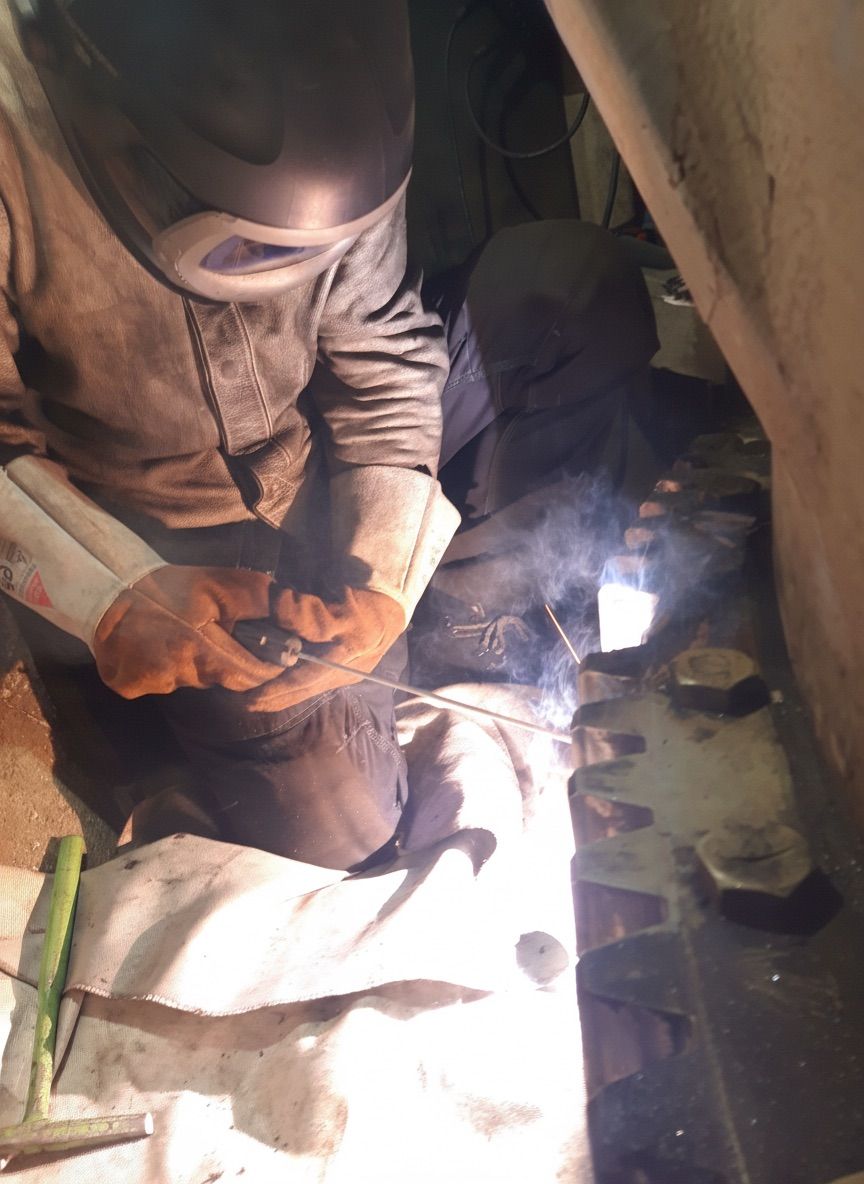

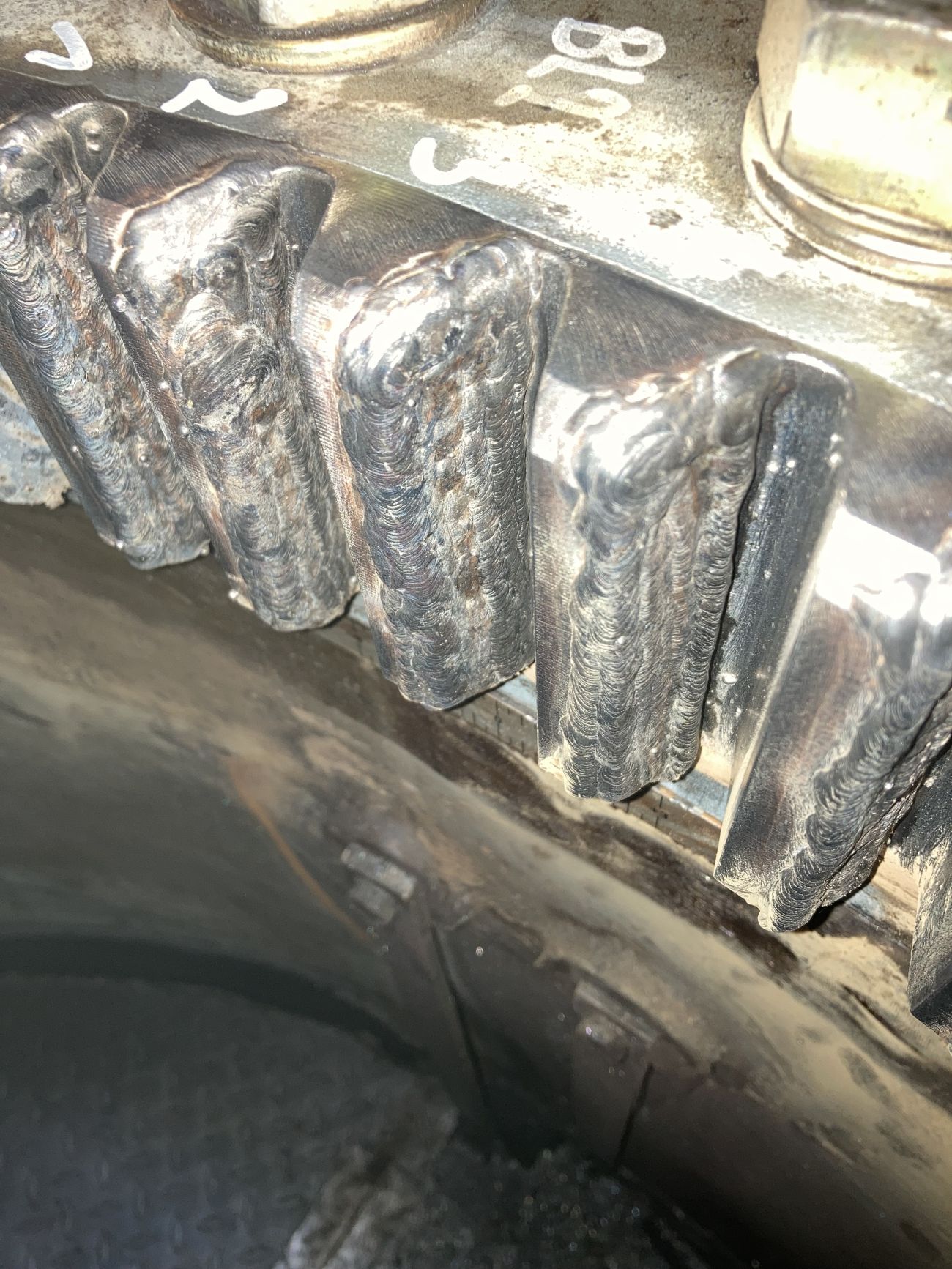

Statt den kompletten Zahnkranz zu tauschen oder zu drehen, setzt ENERTRAG Service auf ein erprobtes und zertifiziertes Verfahren. Verschlissene Zahnflanken werden direkt an der Anlage schweißtechnisch aufgebaut und zurück in den Sollzustand gebracht

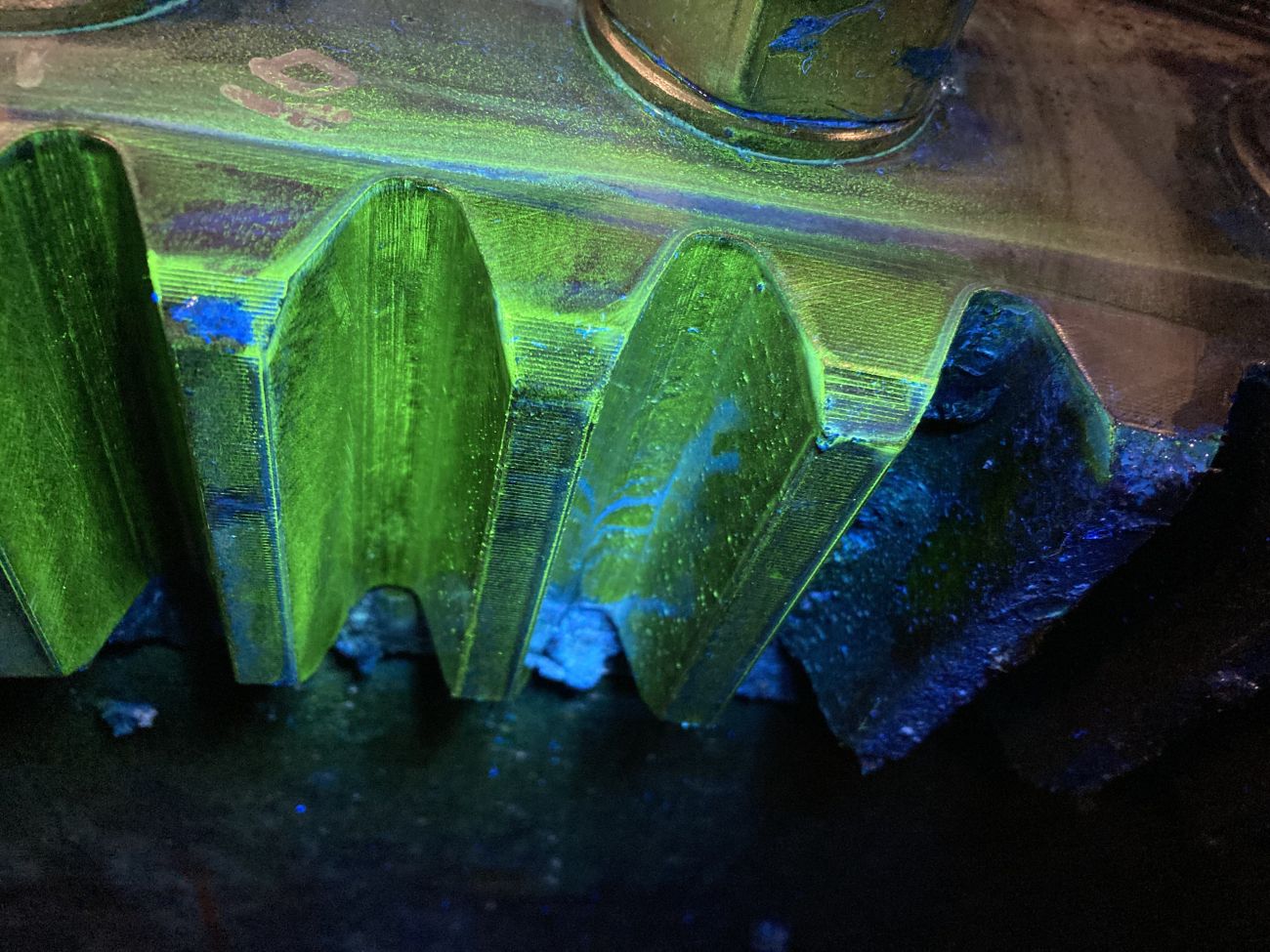

Der Prozess umfasst fünf aufeinander abgestimmte Schritte: von der zerstörungsfreien Prüfung auf Rissfreiheit über den präzisen schichtweisen Materialaufbau bis zur finalen Qualitätssicherung nach DIN EN ISO 5817.

Wie genau das funktioniert?

Im Whitepaper dokumentiert ENERTRAG Service den gesamten Prozess Schritt für Schritt, inklusive Praxisfall, Schadensbildern und Qualitätsnachweisen.

Von der ersten Schadensanalyse über die zerstörungsfreie Prüfung und den schweißtechnischen Aufbau bis zur abschließenden Qualitätskontrolle liegt der gesamte Prozess in den Händen eines eingespielten Teams. Das bedeutet: ein Ansprechpartner, durchgängige Qualitätsverantwortung und kurze Reaktionszeiten.

Die gesamte Reparatur und Qualitätssicherung aus einer Hand garantiert, dass jede Verzahnung wieder zuverlässig ihren Dienst tut.

• 100 % Eigenleistung: Komplette Durchführung durch die eigene
  Schweißfachabteilung von ENERTRAG Service
• Vor Ort: Keine Demontage des Zahnkranzes nötig
• Kosteneffizient: Deutlich geringere Kosten im Vergleich zum Komplettaustausch
• Schnell: Typischerweise unter zwei Wochen Stillstandzeit
• Zertifiziert: Qualität durch unabhängige Prüfstelle bestätigt
